专业显示器

● 目前Type-c接口从2017年开始已进入消费者生活;

● 支持的Type-c信号源设备已覆盖电脑,手机,平板,游戏机,投影机等各类应用;

● 关于Type-c显示端设备的方案我们从2017年开始孵化,目前在手机配件,教育及在线办公市场出货量较大;该类显示器应用月均400K的出货量;

● 今年在各种专业显示器市场开始方案导入;目前已有多种成熟方案被大量采用;

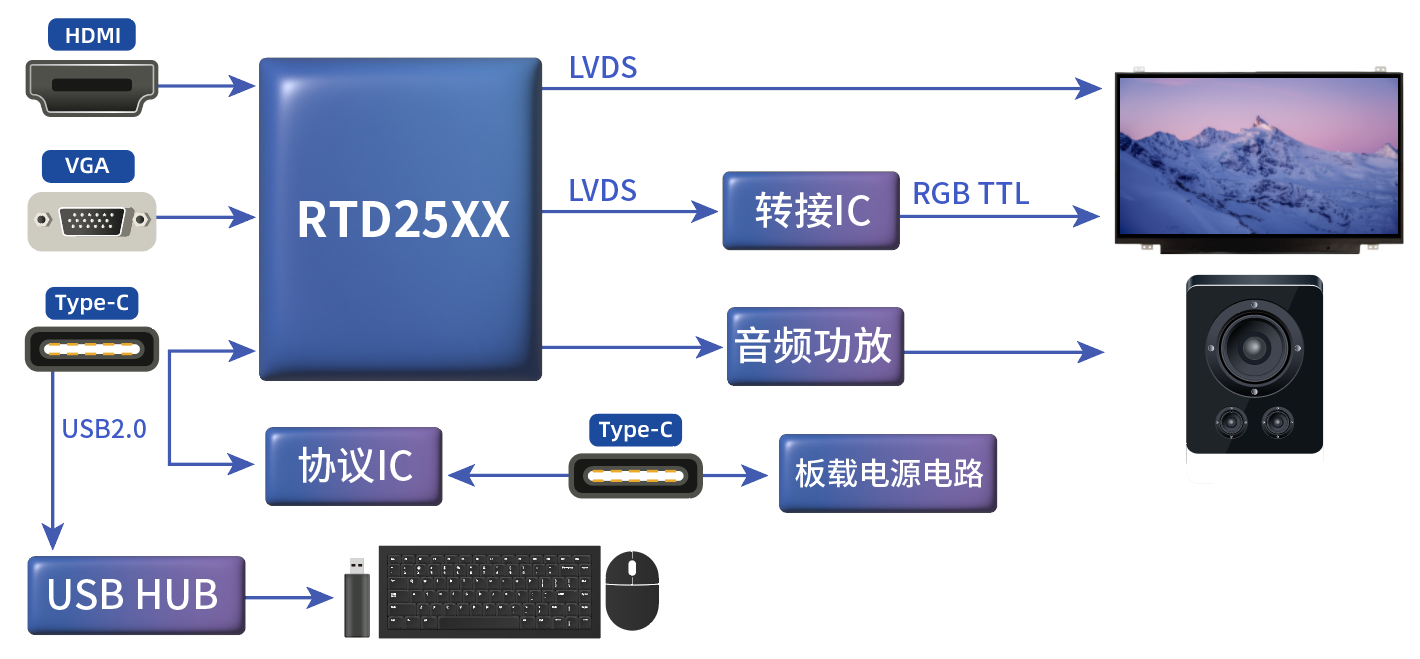

最简版


TYPE_C接口显示器方案


本方案特点:

1、价格最便宜,两个主控芯片价格超低,市场TYPE_C显示器最佳方案搭配。

2、功能满足最基础的需要,可以扩展支持键鼠以及读卡(仅仅支持TYPE_C全功能设备)

3、开发工作量小,稳定

4、HDMI,VGA,TYPE_C三种信号输入


常规版

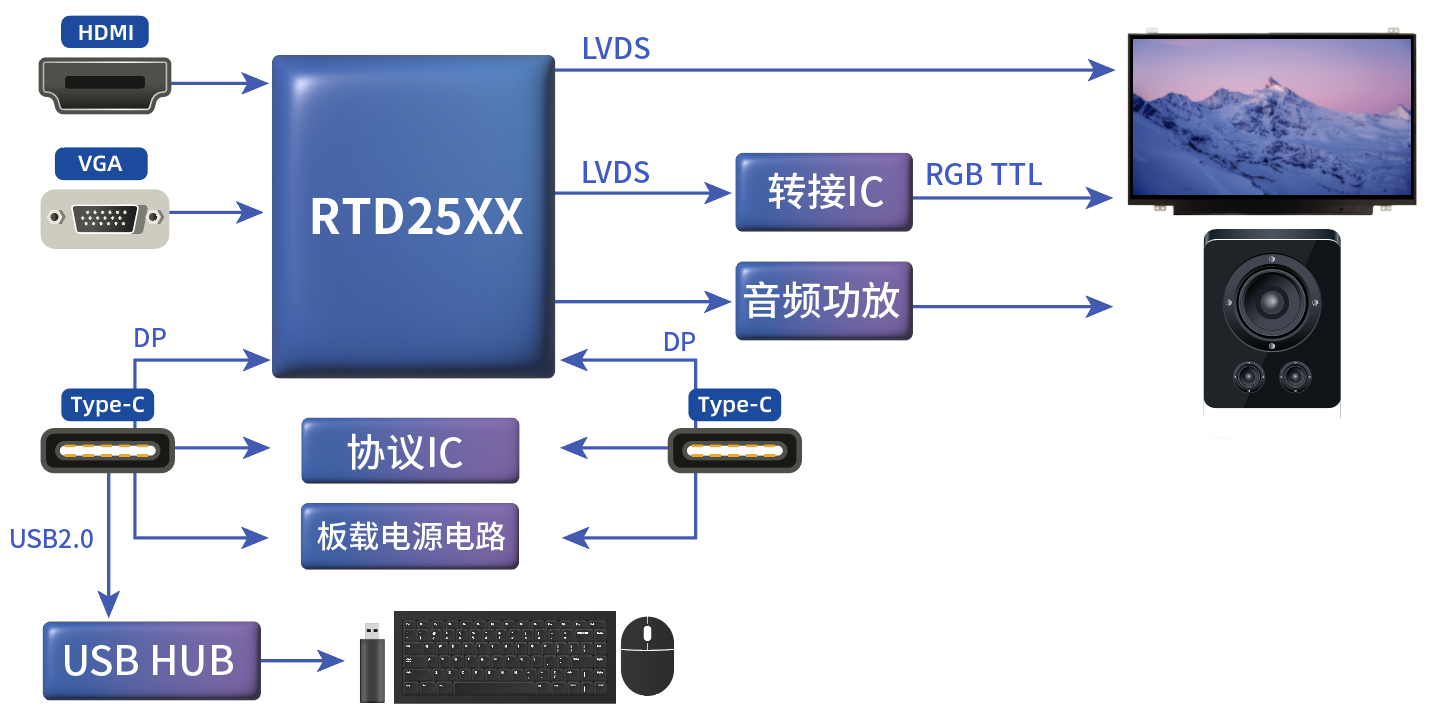

01. Scaler IC RTD25XX


TYPE_C接口显示器方案


本方案特点:

1、方案成熟,灵活可变,可根据客户要求定制。

2、功能满足最基础的需要,可以扩展支持键鼠(仅仅支持TYPE_C全功能设备)

3、便携式显示器最主流2K方案,稳定,兼容性好

 4、两个TYPE_C接口均可以支持显示输出设备端和电源适配器,支持混插(盲插);

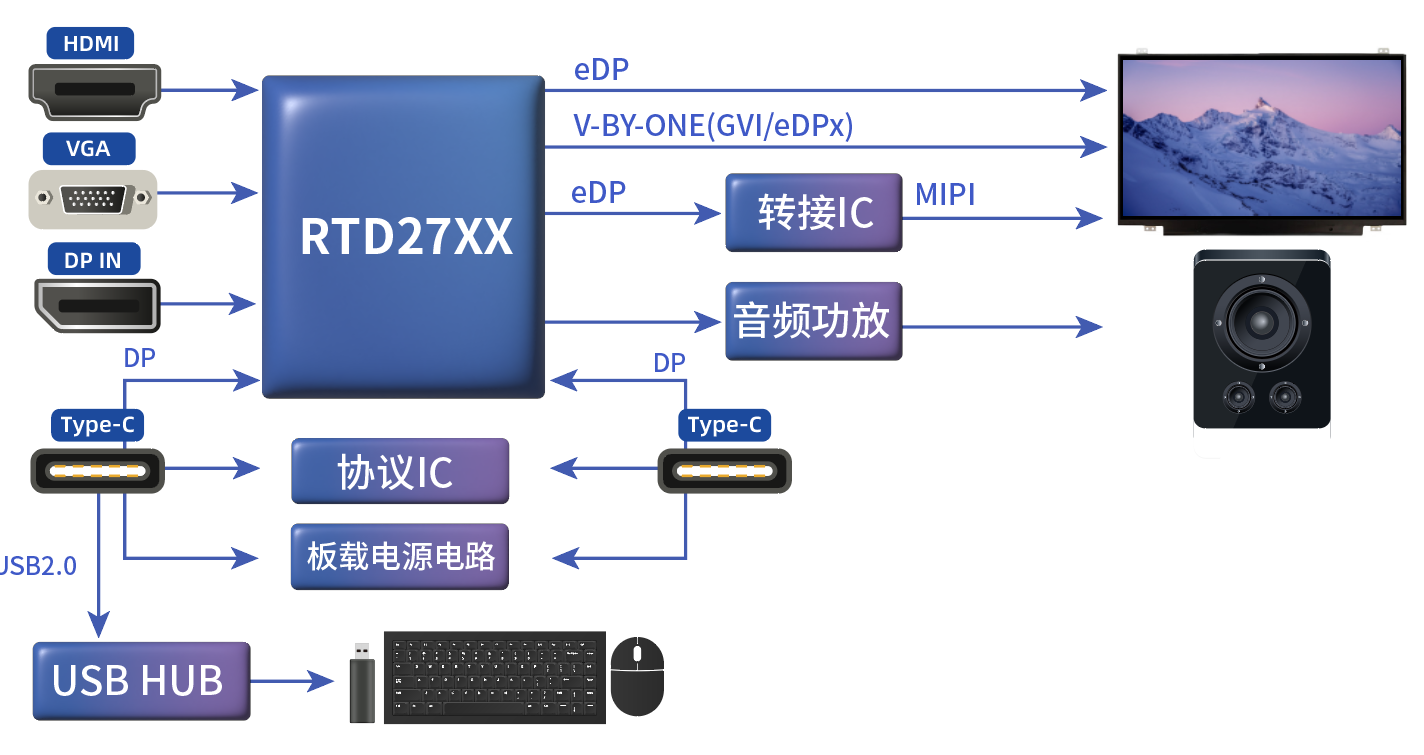

02. Scaler IC RTD27XX


TYPE_C接口显示器方案


本方案特点:

1、方案成熟,灵活可变,可根据客户要求定制。

2、功能满足最基础的需要,可以扩展支持键鼠(仅仅支持TYPE_C全功能设备)

3、便携式显示器最主流4K方案,稳定,兼容性好。

4、两个TYPE_C接口均可以支持显示输出设备端和电源适配器,支持混插(盲插)。



03. Scaler IC RTD2660H


TYPE_C接口显示器方案


本方案特点:

1、方案成熟,灵活可变,可根据客户要求定制。

2、功能满足最基础的需要,可以扩展支持键鼠(仅仅支持TYPE_C全功能设备)。

3、针对LVDS&TTLRGB接口的屏都支持,极具性价比

4、HDMI, VGA ,TYPE_C,CVBS多种信号输入

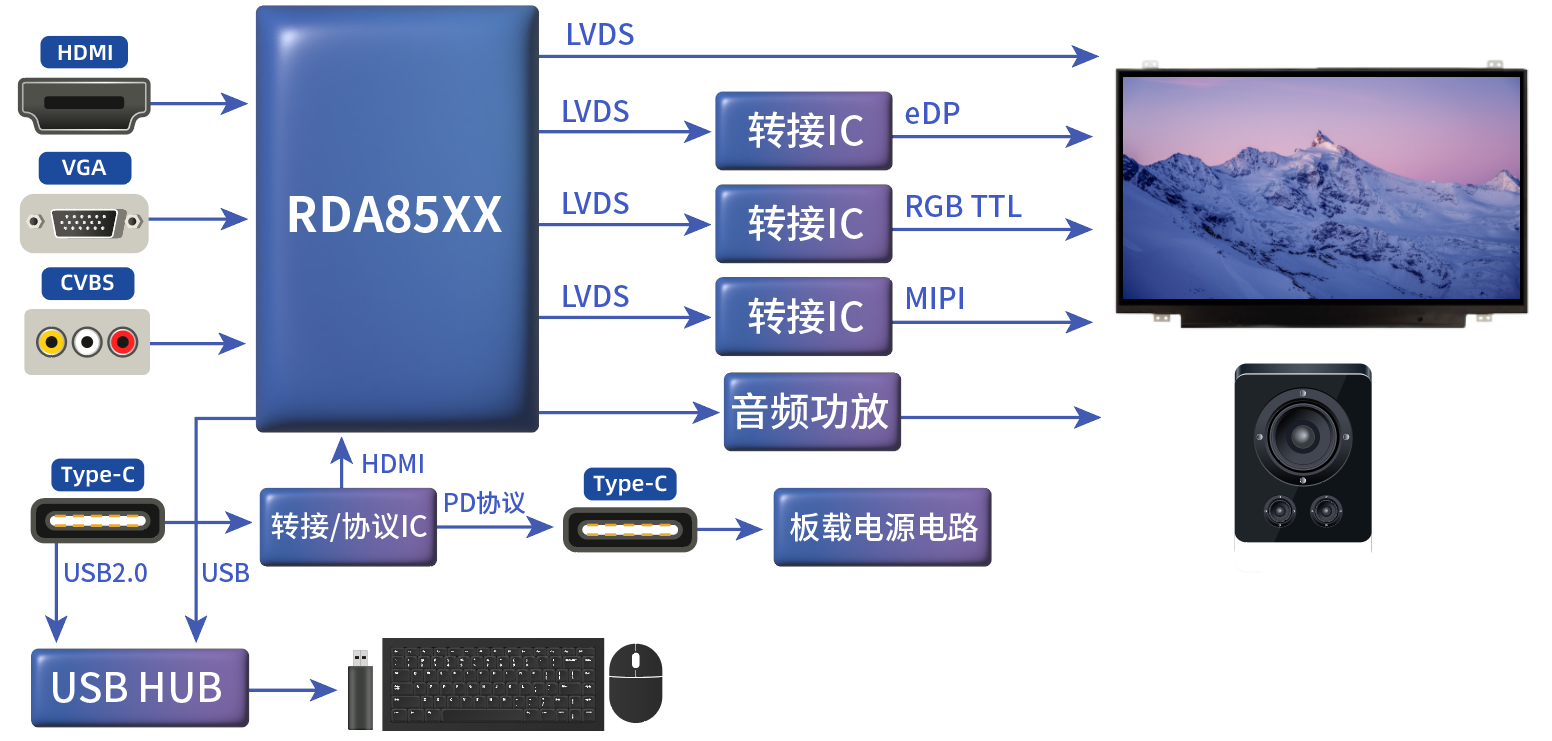

04. Scaler IC RDA85XX


TYPE_C接口显示器方案


本方案特点:

1、方案成熟,灵活可变,可根据客户要求定制。

2、功能满足最基础的需要,可以扩展支持键鼠(仅仅支持TYPE_C全功能设备)以及读卡播放多媒体。

3、即可以本地播放多媒体,也可以扩展手机同屏(目前暂支持全功能TYPE_C手机)

4、HDMI,VGA,TYPE_C,CVBS多种信号输入以及USB播放



高级版

01.RTD2936


TYPE_C接口显示器方案


本方案特点:

1、方案成熟,功能多,UI炫,可定制开发潜力大。

2、功能多,可以扩展支持键鼠(仅仅支持全功能TYPE_C设备)以及读优盘读卡播放多媒体。

3、即可以本地播放多媒体,也可以扩展手机同屏(除支持全功能TYPE_C手机外,还支持MIRACAST,DLNA,AIRPLAY无线同屏协议以及苹果手机的USB2.0有线同屏)

4、可以支持竖屏横用,或者横屏竖用。

5、本方案同时支持90、180、270度旋转,配合手机画面实现最大画面显示,自动识别横竖屏画面自动旋转(无G-SENSOR)



进阶版

01. Scaler IC RTD25XX+RK3328


TYPE_C接口显示器方案


本方案特点:

1、价格最便宜,两个主控芯片价格超低,市场最佳方案搭配,可以增加对安卓板卡或者其他HDMI输出板卡的支持;

2、功能满足最基础的需要,可以扩展支持键鼠以及读卡(仅仅支持TYPE_C全功能设备);

3、扩展板卡灵活,安卓、同屏板、mini PC板卡均可搭配 ;

4、HDMI,VGA,TYPE_C三种信号输入;



02. Scaler IC RTD25XX+RK3328


TYPE_C接口显示器方案


本方案特点:

1、价格最便宜,两个主控芯片性价比好,稳定可靠,可以增加对其他HDMI输出板卡的支持;

2、功能满足最基础的需要,可以扩展支持键鼠以及读卡(仅仅支持TYPE_C全功能设备);

3、扩展板卡灵活,安卓、同屏板、mini PC板卡均可搭配;

4、HDMI,VGA,TYPE_C三种信号输入;

5、任一个TYPE_C输入可以设置成设备端或者适配器(盲插)



03. Scaler IC RTD27XX+RK3328


TYPE_C接口显示器方案


本方案特点:

1、本芯片接口丰富,输入数字通道多,屏接口格式多。

2、功能满足多种需要,可以扩展支持键鼠以及读卡(仅仅支持TYPE_C全功能设备)

3、扩展板卡灵活,安卓、同屏板、mini PC板卡均可搭配

4、HDMI,VGA,DP、TYPE_C多种信号输入

5、任一个TYPE_C输入可以设置成设备端或者适配器(盲插)

6,可以支持竖屏横用,或者横屏竖用。

7,支持90、180、270度旋转,配合手机画面实现最大画面显示,自动识别横竖屏画面自动旋转(无G-SENSOR)。

8、支持PIP/POP/4P功能(不能与旋转功能同时并存)




TYPE_C接口显示器方案

支持全功能TYPE-C设备列表,以下仅是节选部分型号,更多机型增加中;


支持全功能Type-c型号产品

● 华为手机(P20,MATE10系列及以上及荣耀Pro系列)(2018年起年均2亿台以上)(mate10 2017年底上市,P20 2018年初上市)

● 三星手机(S8及note9以上系列)(2018年起年均3亿台以上销量)(S8 2017年初量产,note8 2017底量产)

● 坚果手机(R1,PRO2S,PRO3及以上系列)

● LG手机

● 游戏手机(华硕,黑鲨等游戏手机)

● 任天堂Switch游戏机(5-6千万台)

● 笔记本电脑(超极本及办公本)

● Ipad/安卓平板

● macbook

● RTX1070及以上显卡

● RK开发板

● 树莓派开发板
